JAR
JAR
Indicador de nível
JAR

• Indicador de nível todo em metal
• Altura de 0 a 15 metros
• Graduação à escolha (%, m³, L)
• Polias com sistema anti-descarrilamento
• Sistema modular
APLICAÇÕES
Medida de nível em reservatórios metálicos de grandes dimensões (Armazenamento de água, óleos,etc...)
DESCRIÇÃO
O indicador com régua JAR é destinado a reservatórios metálicos de grandes dimensões instalados no exterior.

O JAR é fabricado a medida e entregue em diversas partes para facilitar o seu transporte e a sua montagem em obra. O plano de fabrico do indicador de nível graduado deverá ser aprovado antes do seu fabrico.

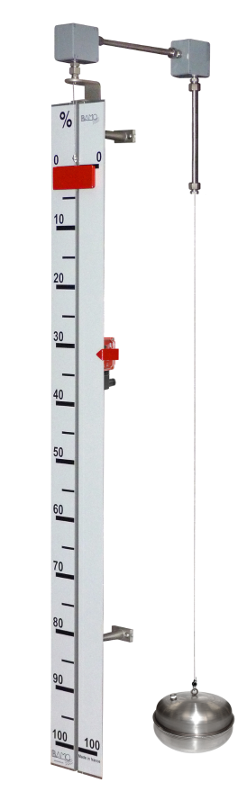

Este conjunto de medida de nível é composto por um flutuador e um indicador, interligados com um cabo sobre polias. O indicador que serve como contrapeso é guiado ao longo de uma régua graduada metálica e segue o movimento do flutuador imerso no reservatório. A régua graduada é fixa ao reservatório por suportes ajustáveis e deslizantes e pode estar equipada com contactos eléctricos.

Devido ao sistema das polias, a indicação é inversamente proporcional ao nível do reservatório.
CARACTERÍSTICAS TÉCNICAS
Condições de serviço
• Reservatório à pressão atmosférica
• Temperatura de serviço : 0...+80 °C

O Kit JAR, com altura base de 2980 mm é constituído por :
• 1 flutuador Ø 200 mm, Inox AISI 316
• 1 cabo Ø 1 mm, Inox AISI 316, comprimento 6 m
• 2 serra-cabos, Inox AISI 316
• 1 polia para o indicador com sistema anti-descarrilamento , Inox AISI 316 com tampa de alumínio
• 1 polia para o reservatório com sistema anti-descarrilamento , Inox AISI 316 com tampa de alumínio
• 2 tubos de transferência, Ø 12 mm, Inox AISI 316, comprimento 1 m por tubo
• 1 indicador magnético (cor vermelha), Inox AISI 316
• 1 régua graduada em alumínio
• 1 conjunto de 3 fixações deslizantes e ajustáveis em profundidade

Opções :
• Troço adicional de 1490 mm com suporte de fixação
• Contacto eléctrico biestável inversor (BSM 501/J)

Conformidade CE : O equipamento cumpre as exigências legais das Directivas Europeias em vigor.
