SRA : Indicador de nível

Catálogo Geral 583-01

SFA

Indicador de nível

SFA

Produto anterior

Produto seguinte

Versão em PDF

Manuel Colocação em serviço

Solicite um orçamento

Fácil instalação
Líquidos carregados, altamente viscosos, agressivos
Para depósitos altos
Contactos ajustáveis
Conjuntos fornecidos em peças separadas

APLICAÇÕES

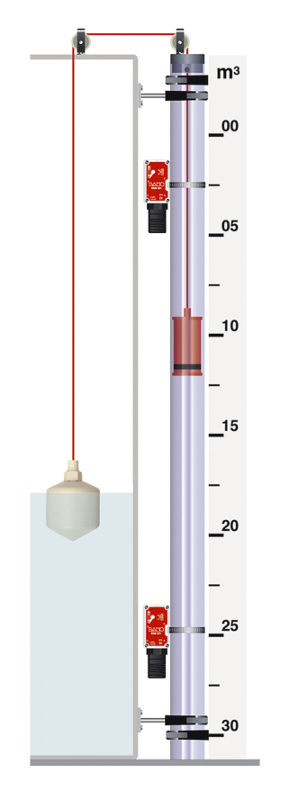

O nível é visualizado através de um tubo guia, o contrapeso segue o nível do líquido por meio de um cabo interligado a um flutuador.

O sistema magnético do contrapeso permite accionar os contactos.

DESCRIÇÃO

O conjunto do indicador de nível é composto por um flutuador e um contrapeso, interligados entre si por um cabo que passa por duas polias..

O contrapeso é guiado por um tubo transparente em PVC e desloca-se em função do flutuador imerso no depósito.

O tubo guia é fixado com dois suportes, pode ser equipado com uma régua graduada em PVC e de contactos eléctricos.

CÓDIGOS E REFERÊNCIAS

Código	Designação	Composição do kit sem tubo	Referência
583 010	Kit SFA - Inox	1 flutuador inox AISI 316, Ø 200 mm 5 m de cabo inox AISI 316, Ø 1 mm 2 serra-cabos inox AISI 316 1 polia do lado do depósito 1 polia do lado do tubo 1 contrapeso magnético	FI/200/SFA CIM/SFA SC/SFA SFA/R SFA/T CP63/SFA
583 020	Kit SFA - PPH	1 flutuador PPH Ø 98 mm 5 m de cabo PPH Ø 3 mm 1 polia do lado do depósito 1 polia do lado do tubo 1 contrapeso magnético	FP98/SFA CPM/SFA SFA/R SFA/T CP63/SFA
583 030	Kit SFA - PVC	1 flutuador PVC, Ø 98 mm líquido com densidade > 1,44 kg/L 5 m de cabo PTFE 1 polia do lado do depósito 1 polia do lado do tubo 1 contrapeso magnético	FP/SFA/PVC CT/SFA SFA/R SFA/T CP63/SFA

Código	Designação	Referência
583 570	Tubo guia PVC transparente Ø 63	TT/SFA
583 571	Ligação adicional para tubo Ø 63 em 2 partes	-

Para facilitar o manuseamento durante a montagem e/ou satisfazer as condições de transporte, o tubo guia e a régua graduada (opcional) podem ser fabricados em diversas partes.

Catálogo Geral 583-01
02/04/2024 16:53

Indicador de nível
SFA
