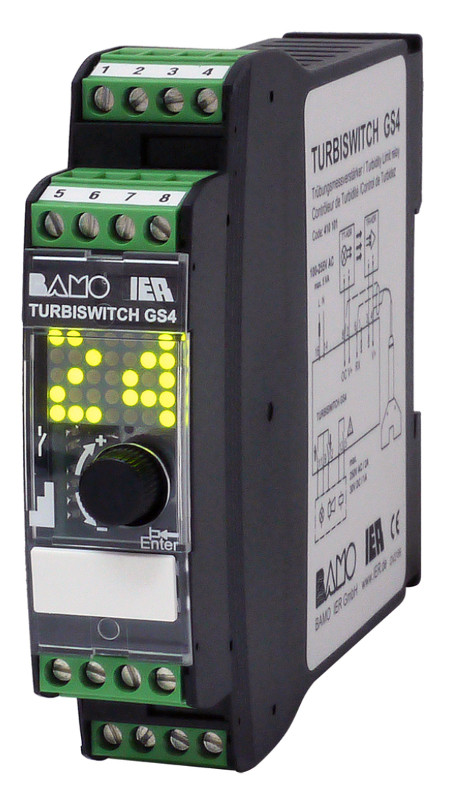

TURBISWITCH GS4
TURBISWITCH GS4
Relé de controlo de turvação
TURBISWITCH GS4
Produto anterior
Manuel Colocação em serviço

• Controlo tudo ou nada de turvação
• Para sondas CP2 e TURBISWITCH GA
• Saída com contacto inversor
• Temporização regulável
• Indicação de defeitos
• 3 gamas de regulação
PRINCÍPIO DE FUNCIONAMENTO
O relé de controlo TURBISWITCH GS4 em conjunto com a sonda CP2 ou com as sondas GA1 ... GA5, actua um contacto quando a turvação pré-ajustada é alcançada.
O sistema de medição TURBISWITCH GS4 + GA ... ou CP2 executa uma medição por comparação e não é pré-calibrado.
Detecta o valor pré-definido pelo utilizador, que determina qual o limite entre um líquido claro ou turvo.
É possível realizar a detecção em praticamente todos os líquidos, de 50 a 10000 FAU e 30000 FAU, para a sonda de imersão CP2

Um conjunto de controlo de turvação compreende:

1 relé de controlo de turvação TURBISWITCH GS4
+ 1 sonda de imersão CP2, com emissor e receptor intregados (ver doc. 425-02)

ou

1 relé de controlo de turvação TURBISWITCH GS4
+ 1 sonda de medição em linha, TURBISWITCH GA... com emissor e receptor integrados (ver doc. 422-01)

As sondas TURBISWITCH GA... podem ser montadas em by-pass ou directamente na tubagem de DN 15 a DN 125.
APLICAÇÕES
- Controlo da fase de separação leite / água
- Comando de processos da instalação
- Monitorização de separadores, centrífugas
- Controlo de poluiçã
DESCRIÇÃO
O emissor TT-HDR (High Dynamic Resolution) emite um feixe de infravermelhos (860 nm) através do fluido para o receptor TR-HDR.
As variações do sinal recebidas no receptor, por alteração da turvação (transparência), são adquiridas pelo relé TURBISWITCH GS4, que segundo o ponto de ajuste exibido e pré-definido, verá o seu contacto inversor para mudar de
estado.
Para evitar as influências nocivas como bolhas de ar ou uma perturbação acidental, os temporizadores são ajustáveis, de 0,1 a 9,9 seg., tanto na subida como na descida.
Catálogo Geral 410-02
26/04/2018 14:43
Relé de controlo de turvação
TURBISWITCH GS4
