Sonda 9094

Sonda de compensação de temperatura

Sonda 9094

Manuel Colocação em serviço

APLICAÇÕES

As sondas Pt 100 Ω, da série 9090 são destinadas à medição de temperaturas compreendidas entre -20 e +150 °C em sistemas de controlo de pH ou Redox.

O elemento sensor é uma resistência Pt 100 Ω, simples ou dupla.

As sondas 9090 Pt 100 Ω estão em conformidade com a norma DIN 43760.

Este tipo de sensor é destinado à compensação de temperatura em pH ou Redox.

DESCRIÇÂO

O elemento de medida é uma resistência Pt 100 Ω inserida no tubo.

A montagem da sonda é realizada através de uma ligação roscada PG 13,5 ou bucim Ø 12.

A ligação eléctrica é assegurada por um conector especial, com pouca resistência mecânica.

Para garantir uma boa qualidade de ligação, os fios do cabo vêm soldados ao conector.

O cabo é do tipo blindado com 3 ou 6 condutores de 0,22 mm².

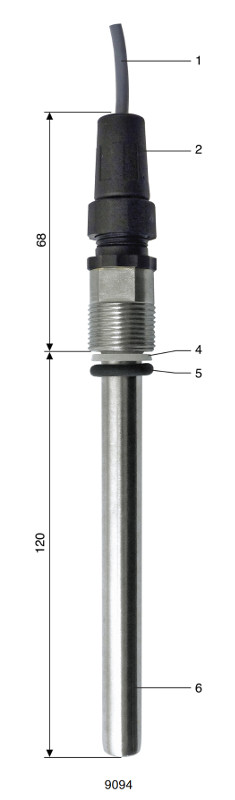

Sonda 9094 : (1) = Cabo blindado, (2) = Conector (3) = PG 13,5, (4) = Junta de nylon, (5) = O-ring de borracha, (6) = Tubo Ø 12 mm

LIMITES DE TEMPERATURA

PVC : 0... +45 °C

PVDF : -20 ... +140 °C

Inox : -20 ... +150 °C

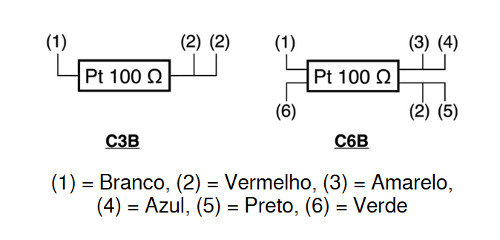

ESQUEMA DE LIGAÇÃO

CÓDIGOS E REFERÊNCIAS
