Escala: Água : 50...60 000 l/h Ar (Nm³/h), HCl, NaOH, etc...
Opções: Contactos ajustáveis, régua de transmissão 4-20 mA
APLICAÇÕES
Para a medição contínua de caudal de ar e de líquidos neutros, ácidos e básicos.
DESCRIÇÃO
O funcionamento dos IDP ou PDP é baseado no princípio de secções variáveis : O caudal do líquido levanta o flutuador num tubo cónico, aumentando a secção de passagem do líquido. O flutuador desloca-se no tubo para cima proporcionalmente ao caudal do líquido.
Por defeito, os nossos caudalímetros são fornecidos com escalas em l/h para água a 20°C. Existe igualmente a gama Ar (1 a 9 bar absoluto em Nm³/h), HCl a 30 e 33%, NaOH a 30% e 50%. Ver ficha técnica 730-06
Com os modelos magnéticos, a régua de transmissão Z60 permite converter a posição do flutuador num sinal 4-20 mA. Ver ficha técnica 730-07
Precauções de montagem : Os rotâmetros devem ser instalados na vertical com o líquido ascendente. É recomendado prever um comprimento a montante de 10 x DN e um comprimento a jusante de 5 x DN (mínimo, de acordo com a norma NF X 10-102).
Catálogo Geral 730-05 16/04/2024 16:15

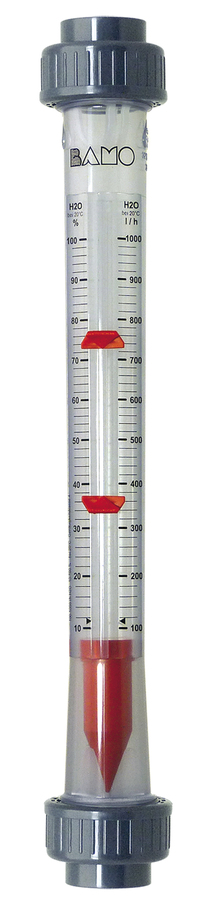

Indicador de caudal em plástico IDP
