Contacto de nível para indicadores de nível MAGTOP:
Alarme de nível alto ou baixo, arranque ou paragem da válvula solenoide, etc.

Os indicadores da série MAGTOP estão equipados com um flutuador magnético que permite a instalação de contactos eléctricos posicionados na coluna de nível. O contacto comuta quando o flutuador passa e permanece em posição até que o flutuador passe.

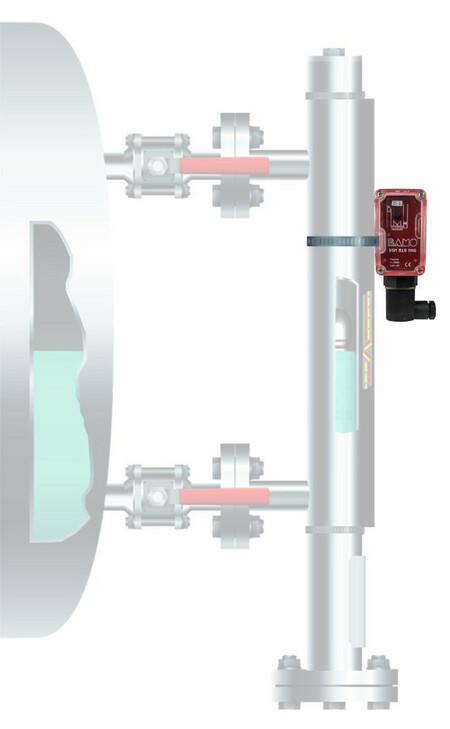

Estes modelos são montados diretamente no tubo indicador de nível utilizando o colar de aço inoxidável fornecido (exceto o modelo FLS montado em ...) Nota: É aconselhável montar o contactor assegurando que o invólucro é acessível para facilitar a ligação ao bloco de terminais.

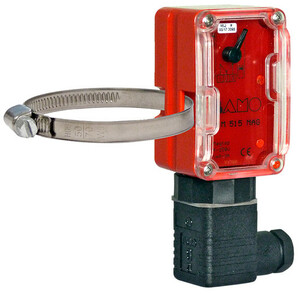

Princípio de funcionamento: Um pêndulo magnético, acionado pelo íman do flutuador à medida que este passa, ativa o contacto seco.



Tensão nominal: 4...250 V AC, 4...30 V DC

Corrente nominal: 1 mA...3 A (AC ou DC)



Contacto:

Micro-interrutor biestável, comutação

Distância mínima entre 2 contactos: 40 mm, orientação de 120



Conector : Plug-in, 3 pinos DIN, EN 175301

Ligação eléctrica: Secção transversal máxima de 1,5 mm².

Saída do cabo: PE 13,5

Temperatura do fluido: -20...+90 °C

Temperatura ambiente: -20...+90 °C

Material da caixa: Policarbonato translúcido

Fixação: Colar de aço inoxidável para tubo Ø 60 mm

Grau de proteção: IP 65 segundo EN 60 529

Dimensões BSM 515: 116 x 42 x 40 mm



Princípio de funcionamento: Um contacto REED está montado na caixa e comuta quando o flutuador passa.



Capacidade de comutação: 60 VA / 230 V AC / 1 A

Temperatura do fluido: -40...+80 °C

Material da caixa: ABS

Fixação: colar em aço inoxidável para tubo Ø 63 mm

Grau de proteção: IP 55

Dimensões: 65 x 50 x 35 mm
