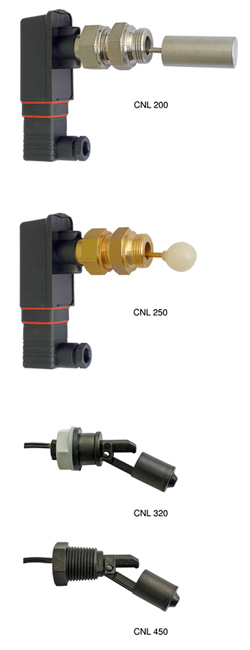

O controlador de nível lateral (CNL) é constituído por um flutuador ligado a um eixo equipado na extremidade com um íman para os modelos metálicos ou um flutuador magnético para os modelos PPH.
O flutuador é movido pelo fluido e o íman actua sobre um contacto reed isolado do líquido.
Funcionamento dos modelos em latão ou em aço inoxidável:
O contacto reed encapsulado é posicionado para fornecer um contacto normalmente aberto ou normalmente fechado.
- NA: Ajuste na seta azul (aberto na presença de líquido)
- NF: Ajuste na seta vermelha (fechado na presença de líquido)
Ajuste do ponto de comutação ao longo do comprimento da seta: -4...0 mm em relação ao eixo horizontal.
Funcionamento dos modelos PPH :
O contacto está normalmente fechado quando o flutuador está alinhado com o eixo horizontal (posição de bloqueio).
A direção de montagem determina se o contacto comuta ao encher ou esvaziar (rodando o controlador 180°).
Acessórios :
A utilização dos nossos relés amplificadores ES 2001 protege os contactos e fornece um contacto de comutação com elevada capacidade de rutura (500 VA / 5 A / 250 V). (Ver Doc 250-02)
Outros modelos a pedido
Conformidade CE: Os aparelhos estão em conformidade com as exigências legais das directivas europeias em vigor.
Catálogo Geral 526-01 09/04/2024 16:06
Controlador de nível lateral CNL
