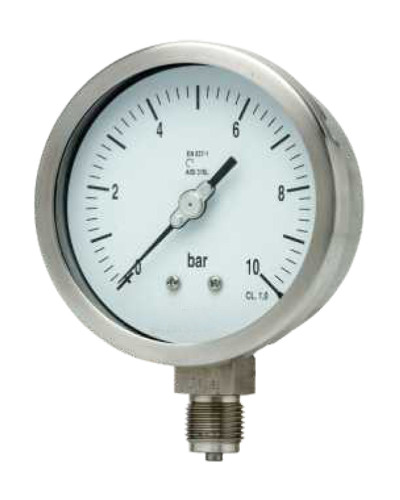

P101 : Manómetro tubo bourdon “todo inox” / EN 837-1

Catálogo Geral 812-50

P101

Manómetro tubo bourdon “todo inox” / EN 837-1

P101

Produto anterior

Produto seguinte

Versão em PDF

Manuel Colocação em serviço

Solicite um orçamento

• Sistema de medida “todo inox”

• Caixa : DN 100 e DN 150

• Gama de medida : -1...0 a 1600 bar

APLICAÇÕES

Para líquidos e gases corrosivos na industria alimentaria, farmacêutica, química, petroquímica ...

CARACTERÍSTICAS STANDARDS

Classe de precisão : Classe 1.0

Tipo : Espelho seco, (enchimento possível)

Temperatura ambiente : 0... 40 °C

Temperatura de armazenamento :

-40 ... +65 °C (sem líquido de enchimento)

-20 ... +65 °C (com líquido de enchimento)

Temperatura em serviço : 100 °C maxi

Deriva em temperatura : Erro de visualização em caso de divergência da temperatura normal de +20 °C, máximo ±0.4 % / 10 °C de la valor momentâneo

Gama de medida : -1...0... a 1600 bar

Mecanismo :

Tubo bourdon

Tipo C (< 100 bar)

Helicoidal (> 100 bar)

Índice de protecção : IP54 / IP65 / IP66 / IP67

Ligação ao processo :

½" NPT ou BSP / macho

¼" NPT ou BSP / macho

⅜" BSP / macho

M20 x 1.5 / macho

LIMITES DE PRESSÃO

Carga estática : Fim de escala

Carga dinâmica : 0,9 x fim de escala

Momentaneamente :

1,3 x do fim de escala para gamas ≤ 100 bar

1,15 x do fim de escala para gamas > 100 bar

MATERIAIS

Tubo boudon : Inox AISI 316 L

Mecanismo : Inox AISI 304

Caixa e óculo : Inox AISI 304

Soldaduras : TIG Argónio

Guarnição : Neoprene

Espelho : Alumínio, graduações pretas em fundo branco

Ponteiro : Alumínio, revestimento preto, 0 ajustável

Visor : Vidro tipo SEKURIT

Conformidade :

EN 837-1

PED 97/23/CE
