Leitura e controlo de nível no reservatório e por intermédio de contactos, para comando de bombas, eletroválvulas e alarmes de nível alto e baixo.
DESCRIÇÃO

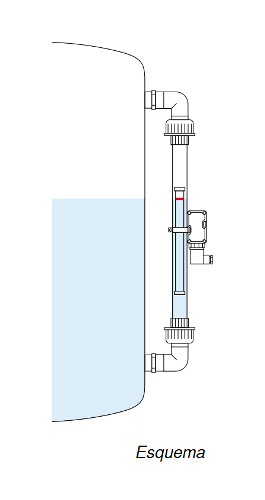

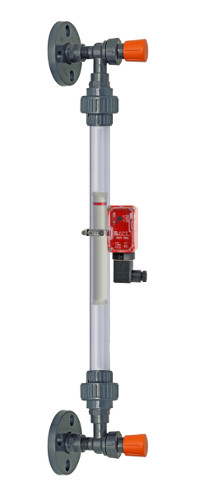

O indicador GNR5 é constituído por um tubo em PVC transparente que permite visualizar o nível no reservatório.
A utilização das válvulas de isolamento na parte alta e baixa, permite a desmontagem do tubo de medição mantendo o tanque sob pressão.
A parte inferior do indicador pode ser equipado com uma válvula de purga.
Para proteger o tubo de medida contra impactos, o GNR5 pode ser equipado com um ecrã de protecção PVC transparente.
Em opção, os contactos BSM ou BRK permitem detectar um ou mais níveis para sinalizar um alarme de nível alto/baixo, comandar as bombas ou electroválvulas.
CARACTERÍSTICAS TÉCNICAS
Tubo de medida : PVC transparente Ø 32
Flutuador magnético : PPH (Ø 25, altura 180 mm)
Válvulas de isolamento : PVC, junta EPDM (variante)
Temperatura de serviço : 0...+45 °C
Pressão de serviço : 4 bar máximo / 20 °C
Ligação :
No reservatório
Flange giratória em PVC (DN 20 ou 25, PN 10)
Ligação roscada 1" G
Comprimento : 400...5000 mm
Para comprimentos superiores a 2000 mm, o tubo de medida é entregue em 2 partes.
Opções :
• Contactos BRK 60 (Ver ficha técnica 585-02)
• Contactos BSM 501 (Ver ficha técnica 585-01)
• Ecrã de protecção Ø 63 PVC transparente
Para validar a utilização do GNR para a vossa aplicação, agradecemos que nos comuniquem o comprimento, o líquido (densidade), a temperatura e a pressão.
Catálogo Geral 571-01 02/04/2024 16:14
Indicador de nível GNR 5 - PVC
