STS
STS

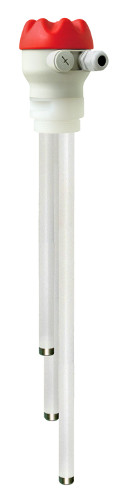

Sondas de nível resistivas
STS


• Para líquidos condutores e corrosivos
• Construção em PVC ou PVDF
• Fabrico sob medida
• Nível de alarme fixo
• Até 4 contactos
PRINCÍPIO
Sendo o eléctrodo mais longo, o de referência, uma sonda equipada com 5 eléctrodos consegue gerir 4 níveis.
O contacto eléctrico é estabelecido quando o eléctrodo de referência e um outro eléctrodo estão em contacto com o fluído.
Quando estabelecido, este contacto é convertido em sinal digital por um relé de nível, tipo ES 2001 (ver DOC 530-01).
APLICAÇÕES
Controlo / regulação do nível dos fluídos corrosivos em reservatórios, controle de presença ou ausência de líquidos em canalizações, detecção de vazamento de todos os líquidos condutores e, em particular, para reservatórios contendo ácido.
DESCRIÇÃO
Pela combinação do Hastelloy G30 (eléctrodo) e do PVDF ou PVC (isolamento), estes eléctrodos são resistentes à maioria dos ácidos.
O Tântalo e outros materiais isolantes, como PTFE ou PPH, estão disponíveis sob pedido.
CARACTERÍSTICAS TÉCNICAS
Tipo STS/A STS/Z STS/D STS/V STS/F
Quantidade de eléctrodo(s) 1 2 3 4 5
Ligação roscada, Gaz ¾" 2" 2" 2" 2" ½
Flange PN 10 DN 25 DN 65 DN 65 DN 65 DN 80
Comprimento mínimo (L /mm) 50 70 70 70 70
Comprimento máximo (mm) 3000
Temperatura Ver a tabela de corrosão
Pressão máxima 4 bar / 20 °C
Ligação eléctrica Em caixa de plástico PBT, IP 65
MATERIAIS
Eléctrodo Hastelloy G30
Eléctrodo + ligação ou Flange PVC (55 °C máx. / água)
PVDF (110 °C máx. / água)
Catálogo Geral 543-01
30/04/2018 16:13
Sondas de nível resistivas
STS
