Medida de caudal em canal com secção exponencia
Medida de caudal em canal com secção exponencia

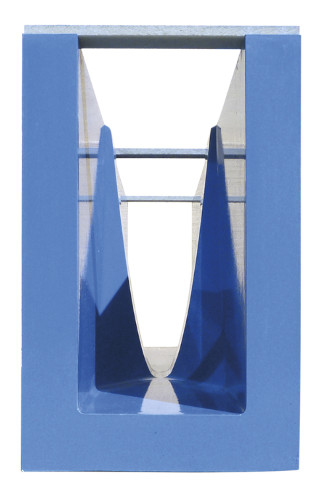

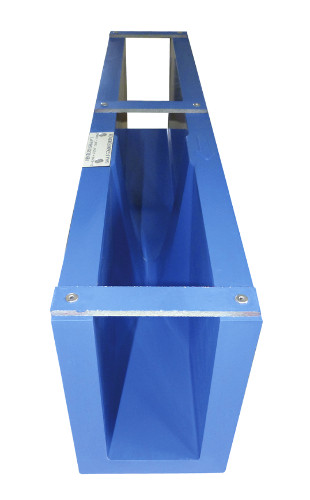

CANAL VENTURI : DEBITFLO
Medida de caudal em canal com secção exponencia


• 7 Modelos em material compósito, com canais de aproximação CURTOS ou LONGOS
• Caudais de 0,22 m³/h a 1440 m³/h
• Trabalhos de obra civil simplificados
DESCRIÇÃO
Os canais Venturi "exponencial" são dispositivos de pressão, indicados para a medição de caudal em canal aberto rectilíneo.
Quando as condições de escoamento fluvial (não turbulentas) são respeitadas a montante no estreitamento venturi, e o desaguamento assegurado a jusante (escoamento livre sem limitações de carga), a lâmina de água a montante da contracção (h; carga hidráulica) é directamente relacionada com o caudal de trânsito (Q).
A originalidade do canal Venturi é combinar as vantagens de canais Venturi convencionais (livre passagem sem limite) e também poder responder às grandes variações de fluxo (lados inclinados).
Com efeito, a contracção é de secção parabólica, alargando de baixo para cima.
Esta característica permite a medição de um caudal baixo com precisão, uma vez que este passa através de uma secção estreita e com base em forma parabólica.
O caudal aumenta, a secção expande-se até ao topo libertando progressivamente uma secção molhada importante usando a seguinte equação: y = f (x) com y = Kxz

Deste modo, este tipo de VENTURI é o único a permitir a medição precisa dos caudais, que variam numa escala de extrema de 1 a 100.
Esta opção responde ao pedido dos projectistas ou dos instaladores.
É muito útil para a medição de grandes variações de caudal, seja em caudal instantâneo (escoamento rápido de armazenamento), sem risco de
transbordamento prejudicial na actividade industrial, seja em picos de caudal (tempestade).

Estes canais, em poliéster reforçado a fibra de vidro, apresentam um coeficiente de rugosidade extremamente reduzido e uma resistência aos efluentes agressivos e carregados, com uma solidez assegurada por reforços transversais permitindo a sua implantação directa na cofragem.
GENERALIDADES
• A curva de caudal Q (h) é fornecida para cada canal Venturi.

• Podemos também fornecer o conjunto do canal de aproximação + Venturi, integrado num módulo em PE, permitindo uma instalação simplificada e móvel.
CARACTERÍSTICAS DO MATERIAL
Deformação : a 243 °C
Alongamento : 1,4 %
Dureza Barcol : 72
Módulo de elasticidade : 3,40 GPa
Compressão : 46 MPA
