BSM 501 - BSM 515
BSM 501 - BSM 515
Contactos de nível por micro-interruptor

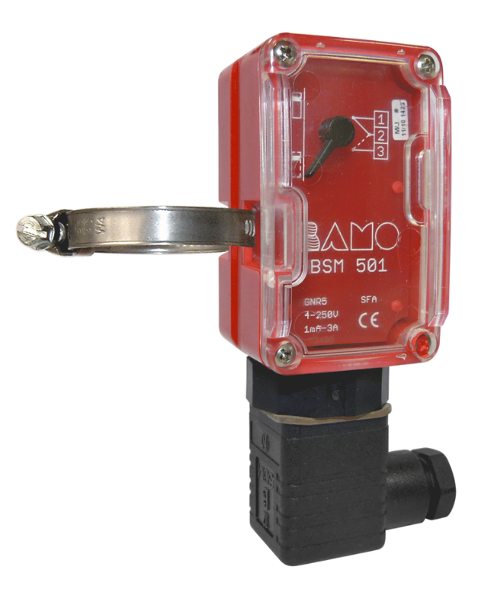

BSM 501 - BSM 515


• Forte poder de corte
• Interruptor biestável, contacto inversor
• Caixa IP65
DESCRIÇÃO
Um pêndulo magnético, accionado pela passagem dum flutuador ou contrapeso, estabelece um contacto livre de potencial por actuar um microswitch.
Os diferentes elementos, tal como os bornes, são montados numa placa de circuitos impresso e numa caixa estanque IP65. Esta está equipada por um bucim 13,5 Pg e uma braçadeira em inox para montagem em tudo Ø 32, Ø 35 ou Ø 63.
CARACTERÍSTICAS TÉCNICAS
Tensão nominal : 4 ... 250 Vca, 4...30 Vcc
Corrente nominal : 1 mA ... 3 A (Vca ou Vcc)
Contacto : Interruptor biestável, com contacto inversor
Distância mínima entre 2 contactos : 40 mm, orientados a 120°
Conector : Extraível, 3 pólos DIN, EN 175301
Ligação eléctrica : Secção máxima 1,5 mm²
Saída do cabo : PG 13,5
Temperatura ambiente : -20...+90 °C
Material da caixa : Policarbonato translúcido

Fixação :
Por braçadeira inox para tubo Ø 32, Ø 40 ou
Ø 63 mm

Protecção : IP65, conforme EN 60529
Marca CE :
Conforme 2006/95/EG (baixa tensão),
89/336/EEC (EMV)
ELEMENTOS ACTUADORES PARA BSM 501
Código Referência Descrição
570 075 GNR 51 Flutuador PPH, para tubo de vidro Ø 34,5 x 2,75
570 080 GNR 52 Flutuador PPH, para tubo de plástico Ø 32 x 2,4
570 082 GNR 53 PVDF Flutuador PVDF, para tubo de plástico Ø 32 x 2,4
570 085 GNR 62 Flutuador PPH, para tubo de plástico Ø 60 x 3
583 403 CP63/SFA Contrapeso PVC vermelho, para tubo plástico Ø 60 x 3
583 404 CP40/SFA Contrapeso PVC vermelho, para tubo plástico Ø 40 x 2
ELEMENTOS ACTUADORES PARA BSM 515
Código Referência Descrição
560 055 F-Magtop 1 Flutuador inox D=1, pressão <16 bar, -25 ... +160 ºC
560 056 F-Magtop 0,8 Flutuador inox D=0,8, pressão <16 bar, -25 ... +160 ºC
CÓDIGOS E REFERÊNCIAS
Código Referência Descrição
585 010 BSM 501 / J Contacto para JAR
585 100 BSM 501 Contacto para GNR 5 e FS4
585 163 BSM 501 / 63 Contacto para SFA, SFA/E e GNR 6
585 515 BSM 515 MAG Contacto para MAGTOP inox

O BSM 515 não é adequado para o MAGTOP, versão plástico.

Catálogo Geral 585-01
30/04/2018 10:44
Contactos de nível por micro-interruptor
BSM 501 - BSM 515
