Fabricante europeu de instrumentos e equipamentos para controlo e análise de fluidos
Está actualmente em BAMO PT » Catálogo Geral » Nível » MAGTOP
Catálogo Geral 560-01

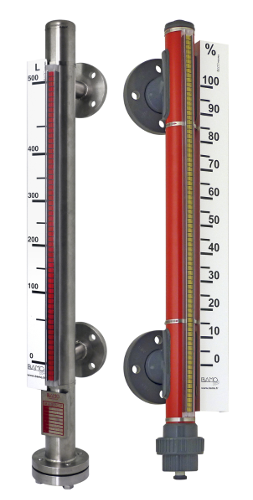

MAGTOP
MAGTOP
Indicador de nível de palhetas
MAGTOP


• Montagem em by-pass
• Leitura sobre régua bicolor
• Resistente à pressão
• Fabrico : Inox, PVC, PPH, PVDF
• Contactos eléctricos (opcional)
• Saída analógica 4-20 mA (opcional)
APLICAÇÕES
Visualização e controlo de nível em reservatórios opacos e fechados, metálicos ou de plástico.
DESCRIÇÃO

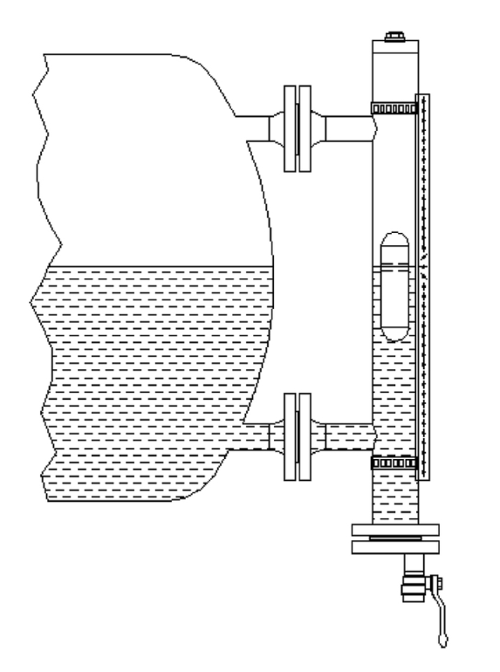

O MAGTOP indica instantaneamente o nível de líquido contido num reservatório, por intermédio de palhetas magnéticas bicolores que giram à passagem do flutuador no tubo de medição.

A sua resistência mecânica permite a instalação em produtos perigosos, tais como água quente, óleo, bases ou ácidos.
Os equipamentos comportam ligações laterais ou axiais (no topo).
Quando a distância é grande entre as picagens, serão acrescentados um ou mais suportes no tubo de medida. Estes suportes serão ligados no depósito para reforçar o conjunto.

Vários modelos estão disponíveis :
• Os MAGTOP 300 em inox são adequados para uma montagem lateral em reservatórios metálicos.
• Os MAGTOP 400 e 410 são adequados para montagem no topo de um reservatório e é necessário um espaço em altura equivalente à altura de imersão.
• Os MAGTOP 801, 803 e 806 são fabricados em materiais plásticos (PVC, PPH ou PVDF) e são adequados para líquidos muito agressivos.
Para facilitar a montagem ou as condições de transporte, os MAGTOP podem ser fabricados em 2 ou 3 partes.

O MAGTOP está sujeito a um plano enviado ao cliente para aprovação, antes do seu fabrico.

Opções : acessórios
- Contactos ajustáveis na coluna de nível (ver ficha técnica 585-02)
- Transmissão contínua do nível : Sinal potenciométrico ou analógico 4-20 mA para modelo entregue numa única parte (ver ficha técnica 586-01).
- Régua graduada em cm, % ou volume ou outras especificações
- Válvula de purga com ligação ½" G
DEFINIÇÃO DO MAGTOP
Condições de serviço :
Líquido ..................
Densidade .................. (kg /m³)
Pressão .................. (bar)
Temperatura .................. (°C)

Modelo :
Tipo .................. (300, 400, 410, 801, 803, 806)
Espaçamento .................. (L /mm, de acordo com a descrição)
Conexões .................. (de acordo com a descrição)
Opções .................. (de acordo com a descrição)

Versões DESP 97 / 23 / EC ; ATEX, (ver ficha técnica 560-03)
Catálogo Geral 560-01
30/04/2018 09:11
Indicador de nível de palhetas
MAGTOP
