MNR6
MNR6

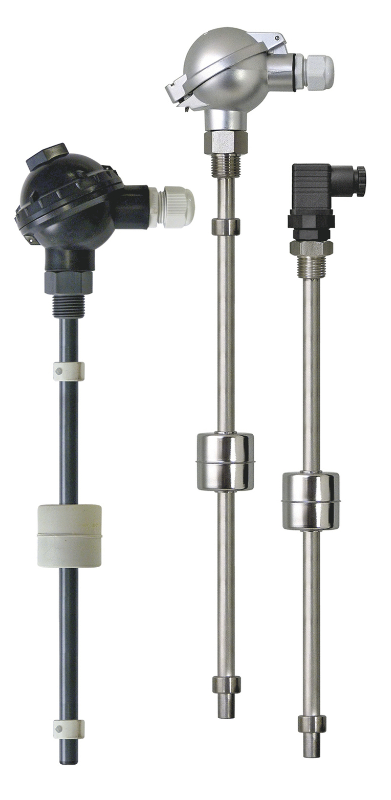

Controladores de nível magnético
MNR6


• Execução em PVC, PPH, PVDF ou Inox
• 1 ou 2 contactos inversores
• Dimensões reduzidas
• Pouco sensível às variações de densidade
APLICAÇÕES
Controle e comando automático de arranque e paragem de bomba, electroválvula, alarme de nível baixo, segurança de enchimento, etc.
Utilização em todas as industrias.
PRINCÍPIO
Os contactos Reed colocados dentro de um tubo são activados pela passagem do flutuador magnético.
Pela sua construção, a serie MNR 6 é apenas recomendada para líquidos não viscosos, não pegajosos e sem qualquer partícula magnética ou elementos sólidos em suspensão.
DESCRIÇÃO
Todas as peças em contacto com o liquido são, conforme os modelos, em PVC, PPH, PVDF ou Inox 316 L.
A montagem é realizada por ligação roscada ou por flange.
O flutuador pode ser desmontado pela parte inferior em todos os modelos
CARACTERÍSTICAS TÉCNICAS
Materiais Limites de temperatura Pressão máxima (a 20 °C)
PVC +5...+50 °C 3 bar
PPH -5...+105 °C 3 bar
PVDF -10...+110 °C 3 bar
Inox -20...+110 °C 20 bar

Contacto (2 máximo) : Inversor, ( tipo biestável pelo meio dos batentes )
Poder de corte : 60 VA
Distância mínima : 100 mm
Precisão : ±2 mm
Histerese : 8 mm
Banda morta alta : 60 mm
Banda morta baixa : 50 mm

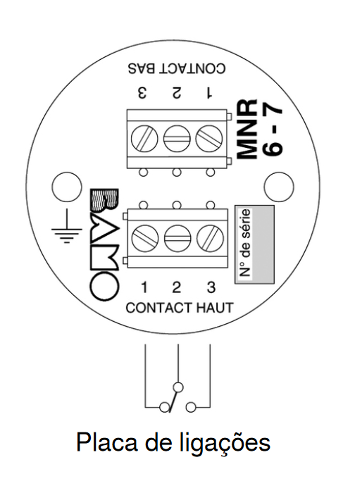

CONTACTOS - LIGAÇÕES
Os contactos inversores têm um poder de corte de 60 VA / 220 V / 1 A.
É indispensável utilizar um relé de interface para contactos Reeds.
O estado biestável é obtido pelo meio dos batentes que bloqueiam o flutuador na frente da ampola tipo Reed.
A ligação eléctrica é realizada num circuito eléctrico pelo meio de bornes identificados na cabeça em PP para as versões em plástico ou uma cabeça em liga de alumínio para versões em inox.
Para uma ligação remota está prevista uma saída por cabo.
Um conector DIN está igualmente disponível para os detectores equipados com 1 contacto.
Catálogo Geral 551-01
30/04/2018 09:05
Controladores de nível magnético
MNR6
