EVEREST 214-S Conversor de 4 relés

Catálogo Geral 232-04

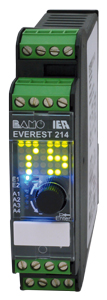

EVEREST 214-S

Conversor de 4 relés

EVEREST 214-S

Produto anterior

Produto seguinte

Versão em PDF

Manuel Colocação em serviço

Solicite um orçamento

4 relés ajustáveis, 1 dos quais pode ser comutado para temporizador
Histerese regulável
Fonte de alimentação de 2 sensores e 2 fios
2 entradas 0/4-20 mA

DESCRIÇÃO

Este relé fornece energia a ambos os circuitos de entrada 0/4-20 mA. Ligado a 1 ou 2 transmissores de 2 ou 3/4 fios, este relé tem 2 entradas separadas e pode definir 4 relés.

CARACTERÍSTICAS TÉCNICAS

Tensão de alimentação: 100...255 V AC 50/60 Hz ou 10...30 V DC

Consumo de energia: 1...5 W

Temperatura ambiente : -10...+45 °C

Contactos de fim de curso S1, S2, S3: NA ou NF ajustáveis (comum único)

Contacto de limiar S4: ajustável NA/NF, ou comutável para temporizador ajustável de 1 s a 24 h

Saída de relé: 250 V AC / 2 A - 30 V DC / 1 A

Alimentação do sensor: 24 V DC máx. 100 mA (ligação de 2 fios)

Invólucro: IP 40, montagem em calha DIN 35 x 7,5 mm (EN 50 022)

Ligações: Conectores de parafuso (4 x 4 terminais) para secção transversal até 1,5 mm².

Circuitos de medição: 2 canais 0/4-20 mA

Precisão da medição: 0,5 % ±0,5 dígito

Filtro do sinal de medição: Ajustável de 0,1...3 s

Ajustável de 0...99% Indicações

Indicações: 1 ecrã de 2 dígitos, 7 segmentos

4 LEDs = Valores limite

1 LED = Canal 1 (Verde)

1 LED = Canal 2 (Azul)

Homologações : O aparelho cumpre os requisitos legais das directivas europeias em vigor.
